玻璃激光打孔切割机_激光玻璃钻孔切割机

玻璃激光钻孔切割机采用高能量高精密激光对玻璃材料进行切割/钻孔。高清影像对位及专业定制化的操作软件控制系统，使生产效率更高，重复定位更精确，操作更简单。该设备目前已经在仪器仪表玻璃/光伏玻璃/手机玻璃/医疗仪器/车载显示/面板显示玻璃等行业得到非常广泛的应用。银板等金属厚度小于 40mm 的材料；特点：切割速度快，省时省电。

在线留言立即咨询

Description

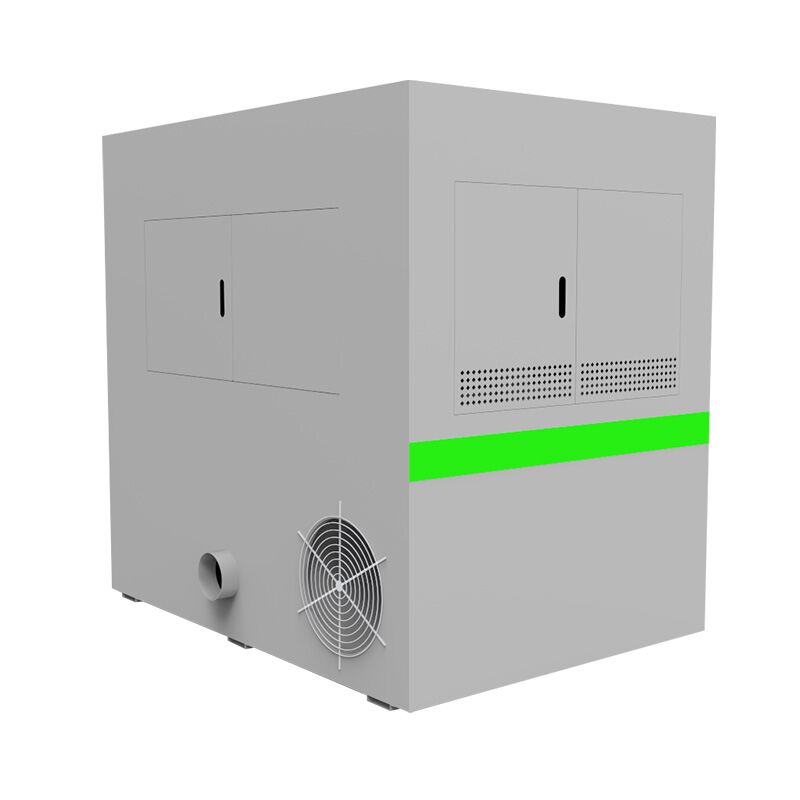

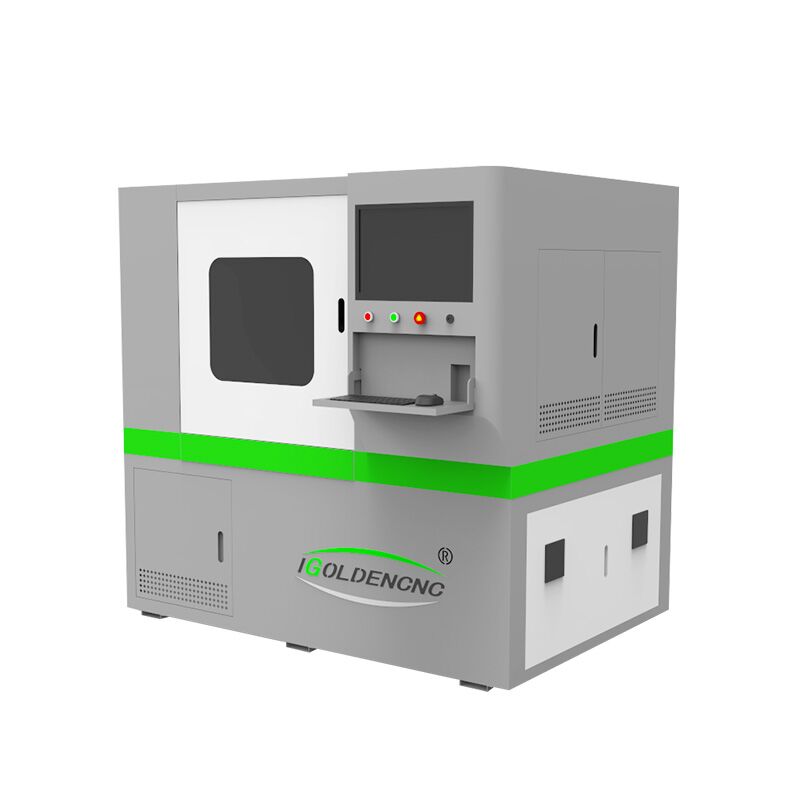

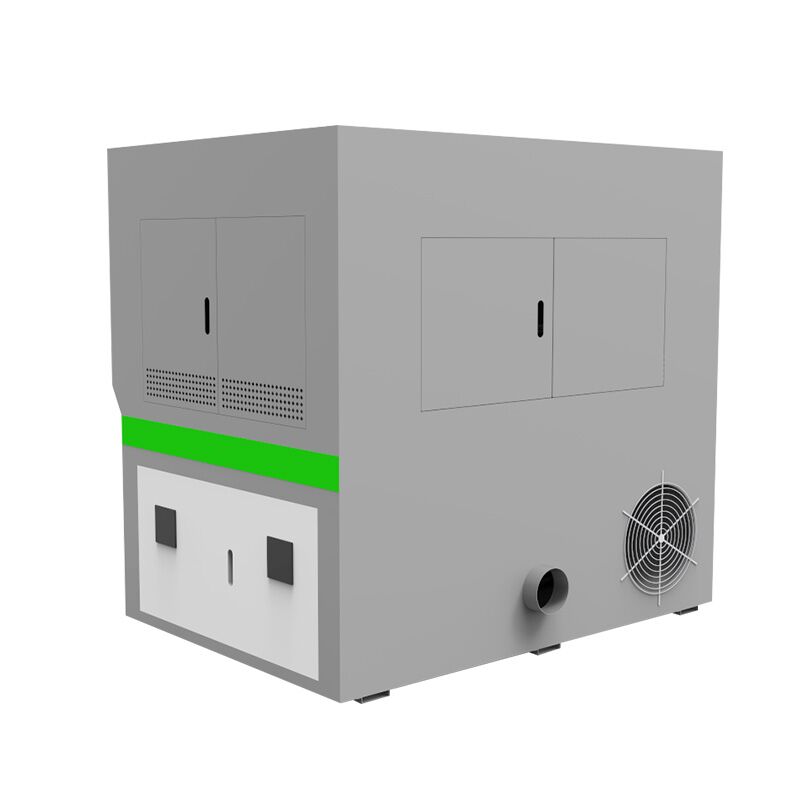

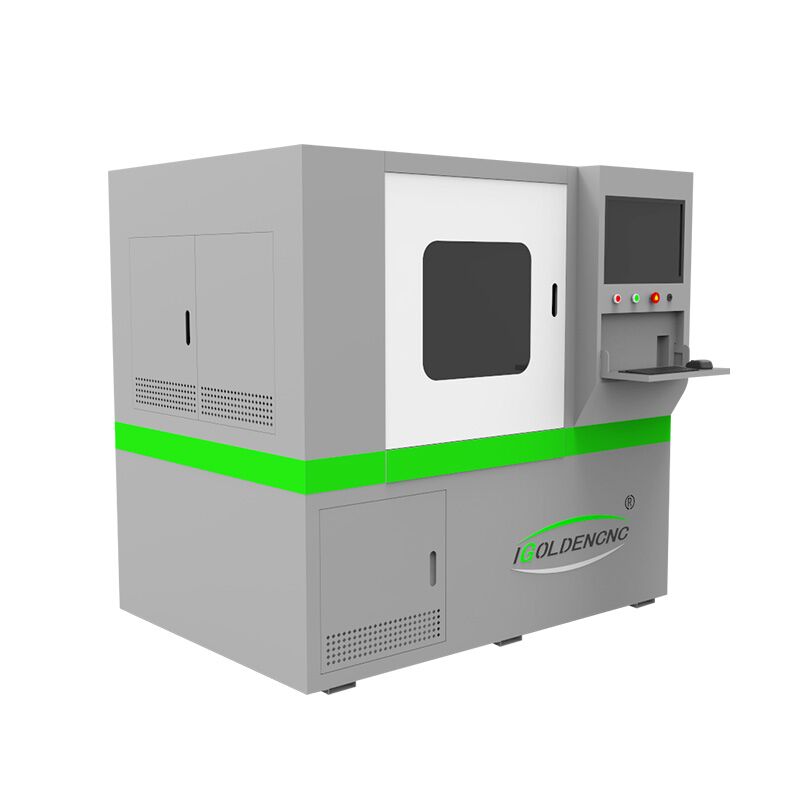

玻璃激光打孔切割机

型号	iGR-G7050	iGR-G1290		iGR-G4030
X/Y轴工作行程	700mm*500mm	1200mm*900mm		400mm*300mm
Z轴工作行程	80mm
激光器	亚纳秒激光器
平台	高洁度铝板真空吸附切割专用
传动	台湾上银/滚珠丝杠
激光功率	50w/70w/100w
激光波长	1064nm IR
脉冲宽度	2-9ns
扫描深度	±10mm @F163场镜 ±25mm @F250场镜 ±35mm @F290场镜
加工深度	≤50mm		≤50mm	≤10mm
激光钻孔精度	±0.01mm
激光切割角度	R≥2mm
吸尘机	自带吸尘风机
整机功率	10KW
输入电源	单项交流220V 50-60HZ 10A

详细参数

项目	主要参数
		iGR-G7050	iGR-G1290	iGR-G4030
镭射系统	激光类型	亚纳秒激光器
	光斑模式	M²≤1.3
	激光功率	50W/70W/100W
	波长	1064nm IR
	脉冲宽度	2-9ns
	重复频率	10-200KHz
	平均功率稳定性	＜1%RMS
	输出偏振	水平偏振
	偏振率	＜100：1
	远场发散角	＜1 mrad
	椭圆度	≥85%
	光束指向稳定性	＜50urad
	出口光斑尺寸	2mm
振镜参数	光束指向稳漂移	＜20urad/℃
	入射光斑	＜9mm
	扩束光斑	＜11mm
	扫描深度	±10mm @F163场镜 ±25mm @F250场镜 ±35mm @F290场镜
	线性度	＞99.9%
	扫描角度	±0.35rad
	X/Y轴追踪时间	0.15ms
	标记速度	＜6000mm/s
	Z轴重复定位精度	＜1um
	X/Y轴长时间漂移（30分钟预热后）	＜0.1rad
	Z轴长时间漂移（30分钟预热后）	＜5um
	供电电源	±15V/10A
	镜片反射波长	1064mm

1.采用全封闭设计光路，光路采用优质光学器件，安全、稳定性高；

2.高端标准激光头，切割速度快，精度高，可使用各种环境下7*24小时长时间工作；

3.采用非接触式加工，无耗材、无污染，擅长异形切割打孔，节约劳动力，工序简单，生产成本低；

4.热影响区域小，不会产生热效应，避免被加工材料变形损伤。

应用于光伏玻璃、超白玻璃、钠钙玻璃、K9玻璃、高硼硅玻璃、家电、厨具、卫浴玻璃、灯饰玻璃、汽车玻璃、手机屏幕、手机摄像头玻璃、建筑玻璃、安防玻璃等各种玻璃。

一种激动人心的替代性工艺已投入工业应用，即使用超快激光器在近红外波长范围内产生次皮秒脉冲。在这一方法中，超短脉冲紧密聚焦于玻璃的大部分或表面，每平方厘米的功率密度超过数太瓦，引发复杂多样的工艺，如同时多光子吸收、雪崩和碰撞电离，造成对玻璃基质高度局域化的破坏，同时几乎不存在能量沉积（只有几微焦甚至更少）。由于每次脉冲所用能量极其适度，对该部位（甚至是聚焦体积）造成的热影响可以忽略不计。这一方法通常被称为“冷消融”，可以用来制造极为精确的3D结构。和其他微制造技术相比，飞秒激光微制造透明材料具有独特优势。
